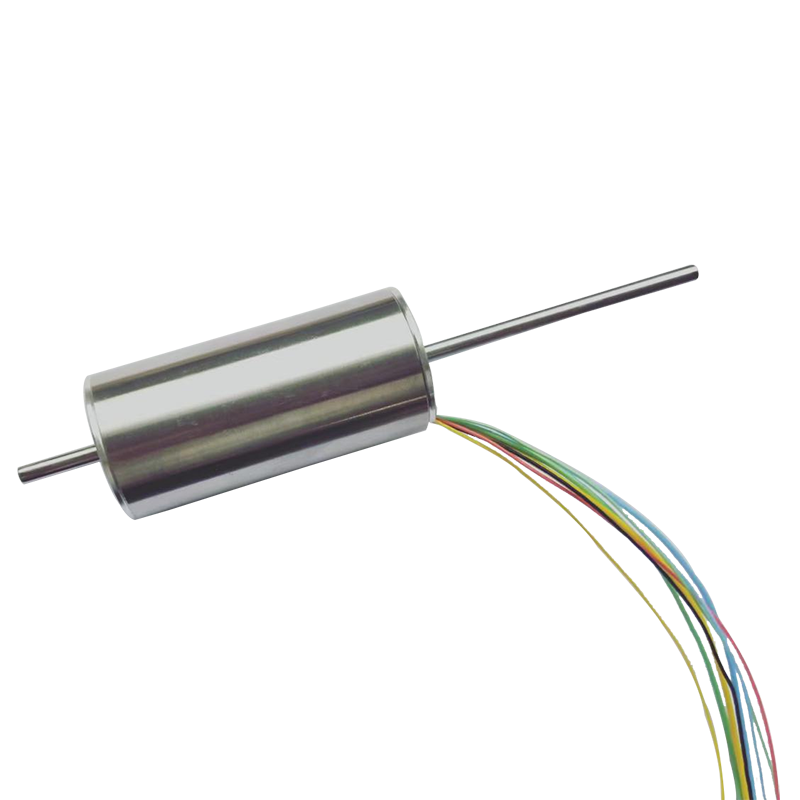

Бесщеточный двигатель постоянного тока 22 мм с датчиком Холла

Как профессиональный производитель, мы хотели бы предоставить вам бесщеточный двигатель постоянного тока RuiXing 22 мм с датчиком Холла. у нас есть профессиональные специалисты по производству и команды по внешней торговле. Чтобы предоставить нашим клиентам лучший сервис и продукты.

Отправить запрос

Описание продукта

Как профессиональный производитель, мы хотели бы предоставить вам бесщеточный двигатель постоянного тока RuiXing 22 мм с датчиком Холла. Двигатель с датчиком Холла — это электродвигатель, оснащенный датчиком Холла, который представляет собой разновидность магнитного датчика, способного обнаруживать наличие магнитного поля. Бесщеточный двигатель постоянного тока диаметром 22 мм с датчиком Холла обычно устанавливается в непосредственной близости от вращающегося вала или ротора двигателя и используется для обеспечения обратной связи с контроллером двигателя о положении и скорости ротора.

Технологический параметр BLDC2248-4Pole

ПАРАМЕТРЫ ДВИГАТЕЛЯ

Номинальная мощность	W	70.0
Номинальное напряжение	Вольт	24
Сопротивление	Ом	0.74
Нет скорости загрузки	об/мин	16500
Ток холостого хода	мА	300
Константа скорости	об/мин/В	687.5
Постоянный крутящий момент	мНм/А	13.8
Константа скорости/крутящего момента	об/мин/мНм	37
Ток срыва	мА	32432
Пусковой момент	мНм	447
Макс. Эффективность	%	82
Индуктивность	мГн	0.055
Механическая постоянная времени	РС	2.18
Инерция ротора	гсм²	5.62
У Макса. Выход
Текущий	мА	3380
Крутящий момент	мНм	47
Скорость	рмп	14337
Выход	W	70

ИЗМЕРЕНИЕ

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

● Диапазон температур окружающей среды -40～+100℃.
● Максимальная температура обмотки 155 ℃.
● Количество пар полюсов 2
● Количество фаз 3
● Вес 110 г.
● Максимальная скорость 18000 об/мин.
● Конец игры <0,15.
● Диаметр зазора ≤0,025.
● Определение лида:

Желтый Обмотка двигателя Контакт 1;

Зеленый Обмотка двигателя Контакт 2;

Синий Обмотка двигателя Контакт 3;
Красный +5 В контакт 4;
Черный ЗЕМЛЯ PIN5;
Коричневый Датчик Холла Pin6;
Фиолетовый Датчик Холла Pin7;
Серый Датчик Холла Контакт 8.

BLDC2248 Технологический параметр

ПАРАМЕТРЫ ДВИГАТЕЛЯ

Номинальная мощность	W	10.0	25.0	25.0	25.0
Номинальное напряжение	Вольт	24	24	24	36
Сопротивление	Ом	12	2.2	3.14	7.18
Нет скорости загрузки	об/мин	5500	9000	13000	13000
Ток холостого хода	мА	78	150	120	100
Константа скорости	об/мин/В	229	375	542	361
Постоянный крутящий момент	мНм/А	40.06	25.13	17.36	25.93
Константа скорости/крутящего момента	об/мин/мНм	68.64	32.83	97.97	99.99
Ток срыва	мА	2000	10909	7643.3	5013.9
Пусковой момент	мНм	80.13	274.12	133	130
Макс. Эффективность	%	64	78	77	74
Индуктивность	мГн	1.8	0.154	0.25	0.77
Механическая постоянная времени	РС	2.82	1.35	3.79	3.18
Инерция ротора	гсм²	3.72	3.72	3.68	3.03
У Макса. Выход
Текущий	мА	600	1300	1320	890
Крутящий момент	мНм	24.04	32.67	23	23
Скорость	рмп	3850	7927.5	10432	10372
Выход	W	10	27	25	25

ИЗМЕРЕНИЕ

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

● Диапазон температур окружающей среды -40～+100℃.
● Максимальная температура обмотки 155 ℃.
● Количество пар полюсов 1
● Количество фаз 3
● Вес 110 г.
● Максимальная скорость 18000 об/мин.
● Конец игры <0,15.
● Диаметр зазора ≤0,025.
● Определение лида:

Желтый Обмотка двигателя Контакт 1;

Зеленый Обмотка двигателя Контакт 2;

Синий Обмотка двигателя    Контакт 3;
Красный +5 В   контакт 4;
Черный GND контакт 5;
Коричневый     Датчик Холла Pin6;
Фиолетовый   Датчик Холла Pin7;
Серый Датчик Холла Контакт 8.
