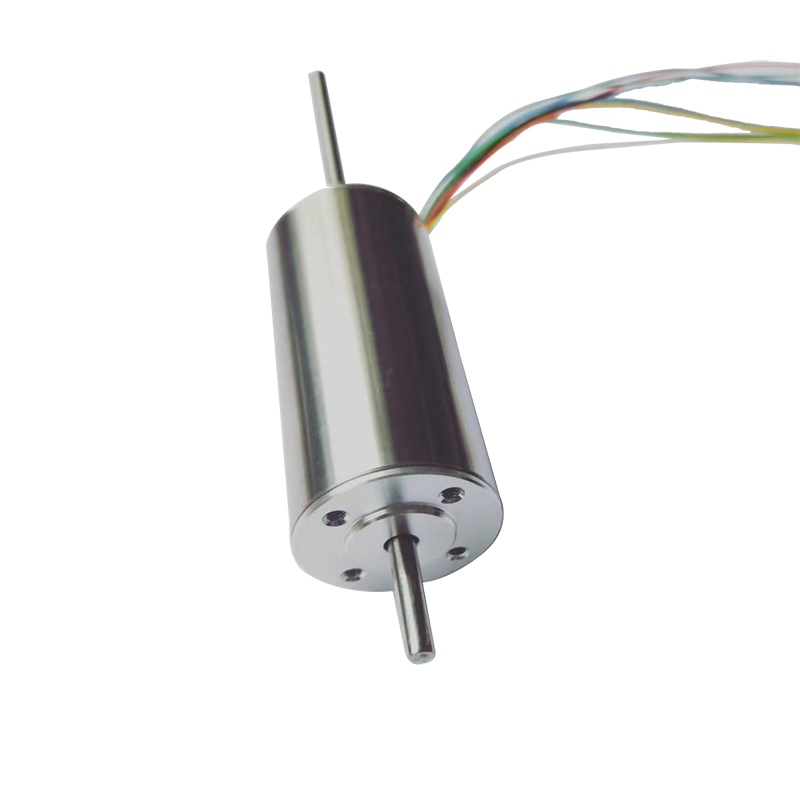

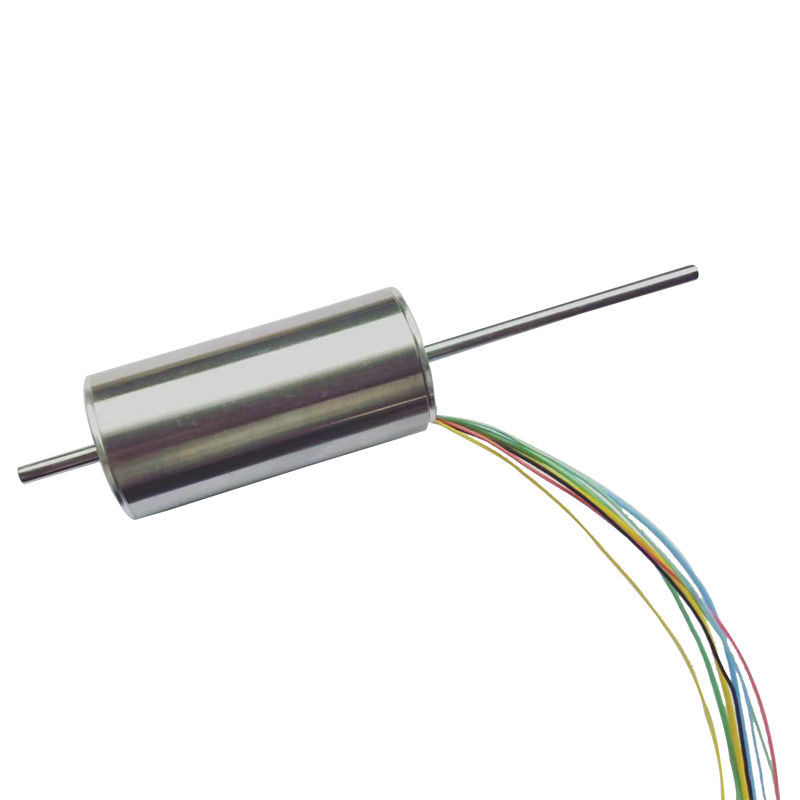

Бесщеточный двигатель постоянного тока 30 мм с датчиком Холла

Как профессиональный производитель, мы хотели бы предоставить вам высококачественный бесщеточный двигатель постоянного тока RuiXing 30 мм с датчиком Холла. Эта продукция уже давно экспортируется в Европу, Северную Америку и на Ближний Восток. Как фабрика, мы можем гарантировать точные сроки доставки, а качество и обслуживание нашей продукции признаны клиентами.

Отправить запрос

Описание продукта

Как профессиональный производитель, мы хотели бы предоставить вам высококачественный бесщеточный двигатель постоянного тока RuiXing 30 мм с датчиком Холла. Использование датчика Холла в двигателе позволяет более точно контролировать скорость и положение двигателя, что может быть важно в приложениях, требующих точного управления, таких как робототехника, автоматизация и электромобили. Обеспечивая обратную связь о положении двигателя в режиме реального времени, контроллер может регулировать напряжение и ток, подаваемые на катушки двигателя, для поддержания желаемой скорости или положения.

Технологический параметр BLDC3042

ПАРАМЕТРЫ ДВИГАТЕЛЯ

Номинальная мощность	W	26.0
Номинальное напряжение	Вольт	24
Сопротивление	Ом	3.03
Нет скорости загрузки	об/мин	9300
Ток холостого хода	мА	130
Константа скорости	об/мин/В	388
Постоянный крутящий момент	мНм/А	24.25
Константа скорости/крутящего момента	об/мин/мНм	48.42
Ток срыва	мА	7920.8
Пусковой момент	мНм	192
Макс. Эффективность	%	76
Индуктивность	мГн	0.34
Механическая постоянная времени	РС	8.48
Инерция ротора	гсм²	16.67
У Макса. Выход
Текущий	мА	1375
Крутящий момент	мНм	33
Скорость	рмп	7455
Выход	W	26

ИЗМЕРЕНИЕ

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

● Диапазон температур окружающей среды -40～+100℃.
● Макс. температура обмотки 155 ℃
● Количество пар полюсов 1
● Количество фаз 3
● Вес 160 г.
● Максимальная скорость 15000 об/мин.
● Окончание игры <0,15.

● Диаметр зазора ≤0,025.

● Определение лида:

Толсто-желтый Обмотка двигателя Контакт 1;

Толсто-зеленый Обмотка двигателя Pin2;

Толсто-синий Обмотка двигателя Pin3;

Красный +5 В контакт 4;

Черный GND Pin5;

Тонкий желтый датчик Холла Pin6;

Тонко-зеленый Датчик Холла Pin7;

Тонко-синий Датчик Холла Pin8.

BLDC3064 Параметры метода

ПАРАМЕТРЫ ДВИГАТЕЛЯ

Номинальная мощность	W	60
Номинальное напряжение	Вольт	24
Сопротивление	Ом	0.94
Нет скорости загрузки	об/мин	9500
Ток холостого хода	мА	200
СкоростьПостоянный	об/мин/В	396
Крутящий моментПостоянный	мНм/А	23.95
Константа скорости/крутящего момента	об/мин/мНм	15.54
Ток срыва	мА	25532
Пусковой момент	мНм	611
Макс. Эффективность	%	83
Индуктивность	мГн	0.173
Механическая постоянная времени	РС	4.23
Инерция ротора	гсм²	25.90
У Макса. Выход
Текущий	мА	2950
Крутящий момент	мНм	70.65
Скорость	рмп	8150
Выход	W	60

ИЗМЕРЕНИЕ

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

● Диаметр зазора ≤0,025.

● Определение лида:

Толсто-желтый Обмотка двигателя Контакт 1;

Толсто-зеленый Обмотка двигателя Pin2;

Толсто-синий Обмотка двигателя Pin3;

Красный +5 В Контакт 4;

Черный GND Pin5;

Тонкий желтый датчик Холла Pin6;

Тонко-зеленый Датчик Холла Pin7;

Тонко-синий Датчик Холла Pin8;
