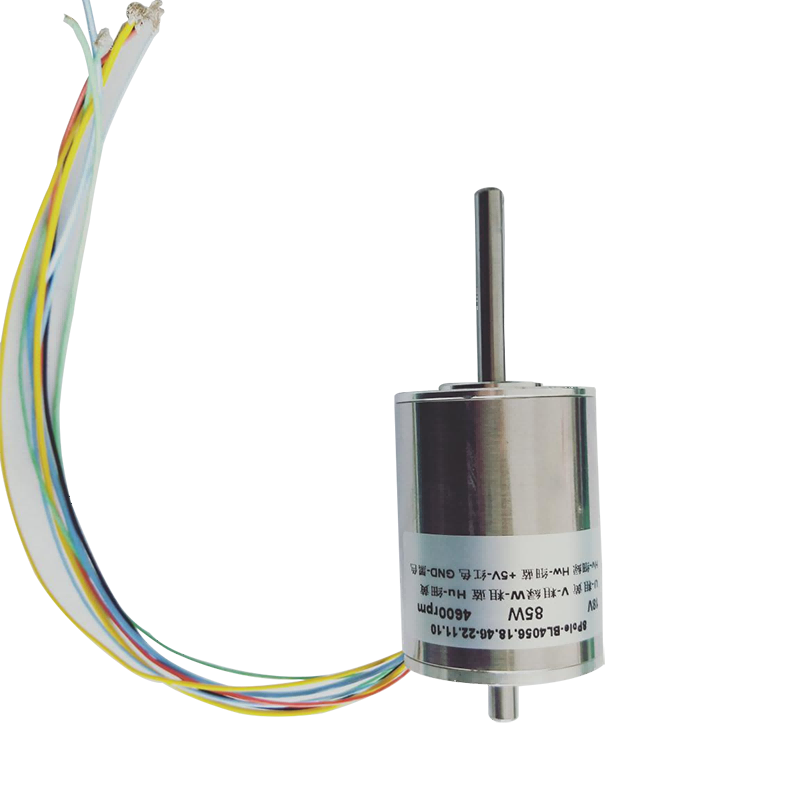

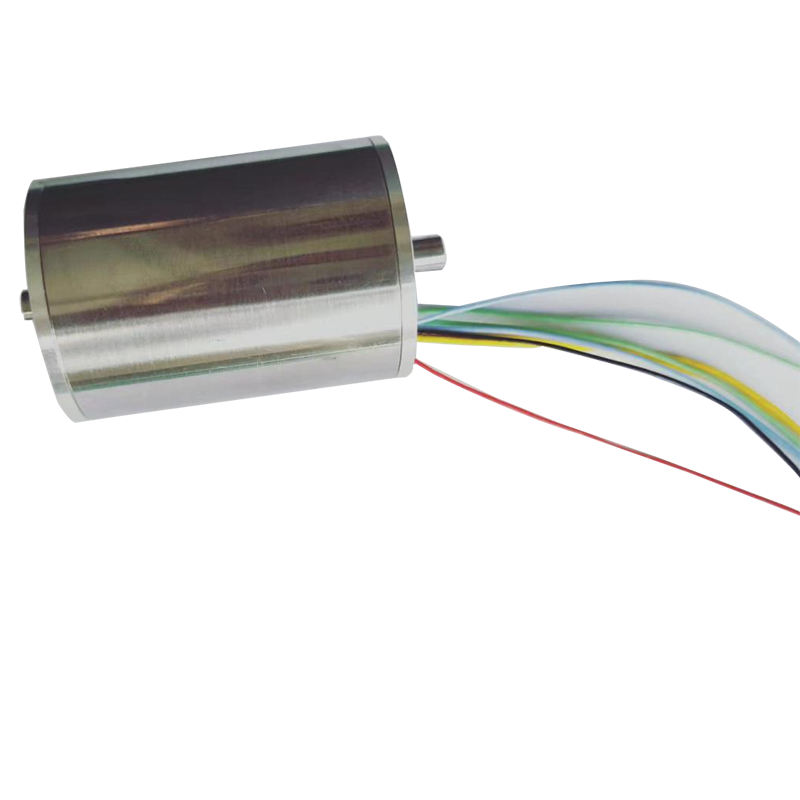

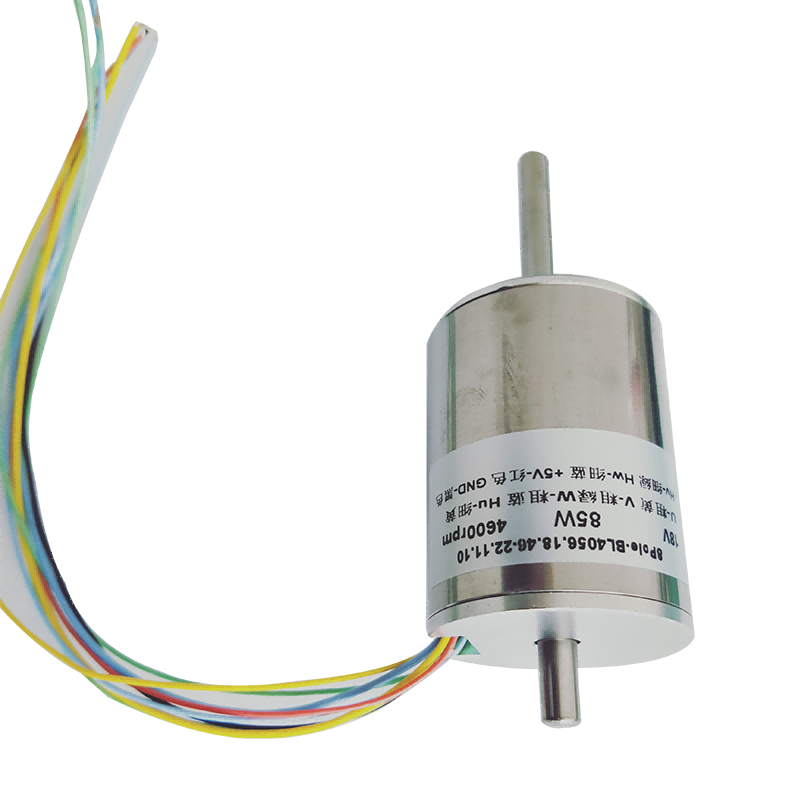

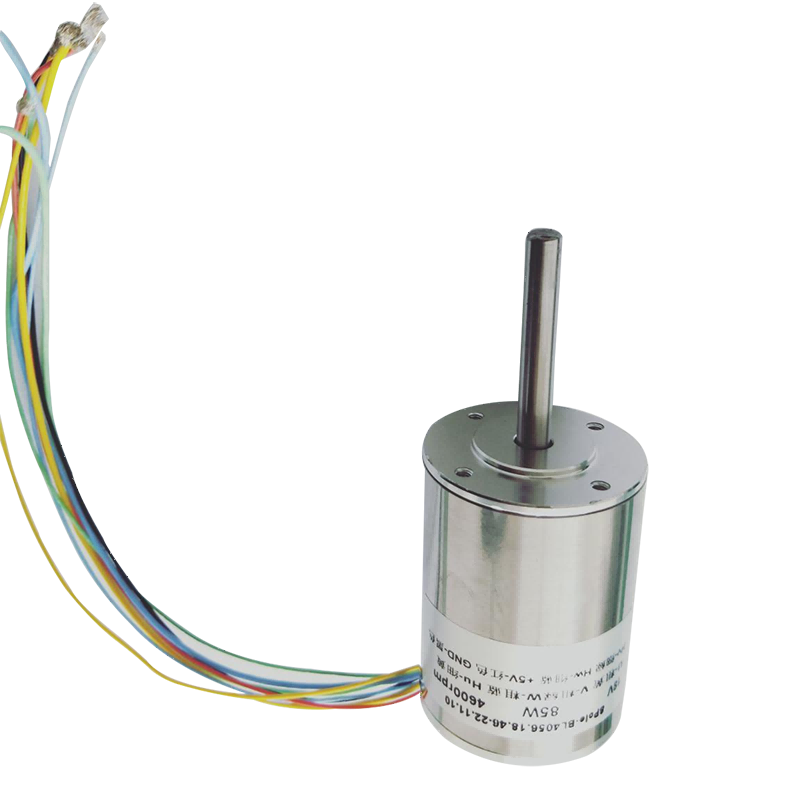

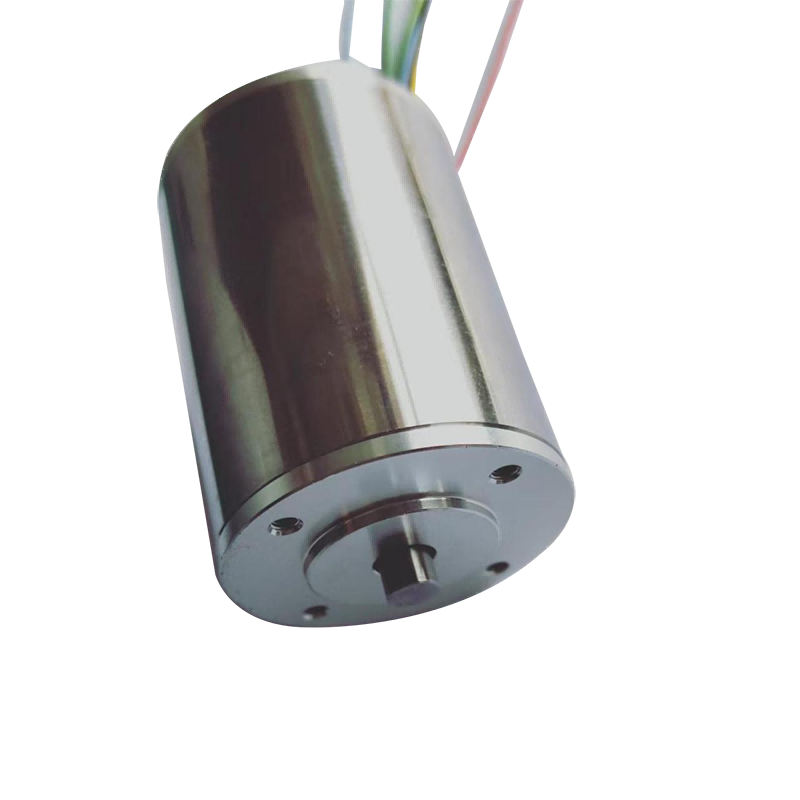

Бесщеточный двигатель постоянного тока 40 мм с датчиком Холла

Вы можете быть уверены, что купите у нас индивидуальный бесщеточный двигатель постоянного тока RuiXing 40 мм с датчиком Холла. Мы будем стремиться постоянно совершенствовать нашу продукцию, процессы и эффективность нашей системы управления качеством, чтобы лучше обслуживать наших клиентов.

Отправить запрос

Описание продукта

Вы можете быть уверены, что купите у нас индивидуальный бесщеточный двигатель постоянного тока RuiXing 40 мм с датчиком Холла. В целом, двигатели с датчиками Холла — это полезный и эффективный способ улучшить производительность и управление электродвигателями в различных приложениях.

EC-i4056.8Параметры полюсной техники

ПАРАМЕТРЫ ДВИГАТЕЛЯ

Номинальная мощность	W	85.0	100.0
Номинальное напряжение	Вольт	18	48
Сопротивление	Ом	0.35	2
Нет скорости загрузки	об/мин	4600	5000
Ток холостого хода	мА	330	150
Константа скорости	об/мин/В	256	104
Постоянный крутящий момент	мНм/А	37.15	91.15
Константа скорости/крутящего момента	об/мин/мНм	2.41	2.29
Ток срыва	мА	51429	24000
Пусковой момент	мНм	1910	2188
Макс. Эффективность	%	85	85
Индуктивность	мГн	0.111	0.76
Механическая постоянная времени	РС	1.72	1.69
Инерция ротора	гсм²	67.97	70.47
У Макса. Выход
Текущий	мА	5500	2440
Крутящий момент	мНм	204	222
Скорость	рмп	3985	4357
Выход	W	85	101

ИЗМЕРЕНИЕ

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

● Диапазон температур окружающей среды -40～+100℃.
● Максимальная температура обмотки 155 ℃.
● Количество пар полюсов 4
● Количество фаз 3
● Вес 300 г.
● Максимальная скорость 8000 об/мин.
● Конец игры <0,15.
● Диаметральный зазор ≤0,025.

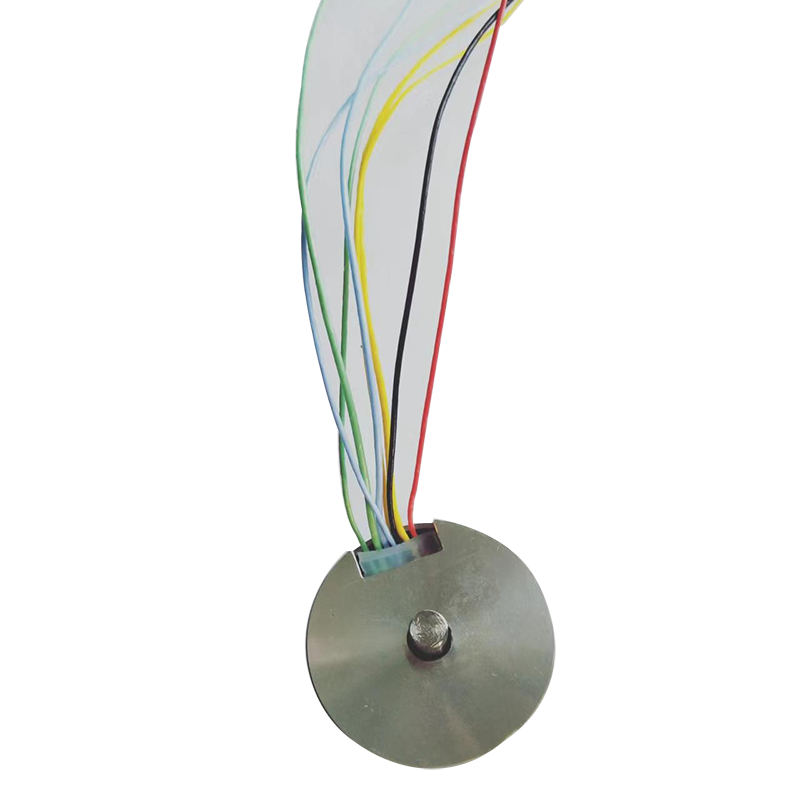

● Определение лида:

Толсто-желтый Обмотка двигателя Pin1;

Толсто-зеленый Обмотка двигателя Pin2;

Толсто-синий Обмотка двигателя Pin3;

Красный +5 В Контакт 4;

Черный ЗЕМЛЯ Pin5;

Тонкий желтый датчик Холла Pin6;

Тонко-зеленый Датчик Холла Pin7;

Тонко-синий Датчик Холла Pin8.

BLDC4058 Параметры метода

ПАРАМЕТРЫ ДВИГАТЕЛЯ

Номинальная мощность	W	70
Номинальное напряжение	Вольт	24
Сопротивление	Ом	1.55
Нет скорости загрузки	об/мин	8500
Ток холостого хода	мА	320
Константа скорости	об/мин/В	354
Постоянный крутящий момент	мНм/А	26.42
Константа скорости/крутящего момента	об/мин/мНм	20.78
Ток срыва	мА	15484
Пусковой момент	мНм	409
Макс. Эффективность	%	73
Индуктивность	мГн	0.44
Механическая постоянная времени	РС	15.88
Инерция ротора	гсм²	72.78
У Макса. Выход
Текущий	мА	4200
Крутящий момент	мНм	111
Скорость	рмп	6009
Выход	W	70

ИЗМЕРЕНИЕ

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

● Диапазон температур окружающей среды -40～+100℃.
● Макс. температура обмотки 155 ℃
● Количество пар полюсов 1
● Количество фаз 3
● Вес 410 г.
● Максимальная скорость 12000 об/мин.
● Конец игры <0,15.
● Диаметральный зазор ≤0,025.
● Определение лида:

Толсто-желтый Обмотка двигателя Pin1;

Толсто-зеленый Обмотка двигателя Pin2;

Толсто-синий Обмотка двигателя Pin3;

Красный +5 В Контакт 4;

Черный GND Pin5;

Тонкий желтый датчик Холла Pin6;

Тонко-зеленый датчик Холла Pin7;

Тонко-синий Датчик Холла Pin8.

Технологический параметр BLDC4080

ПАРАМЕТРЫ ДВИГАТЕЛЯ

Номинальная мощность	W	170.0	150.0
Номинальное напряжение	Вольт	24	24
Сопротивление	Ом	0.14	0.25
Нет скорости загрузки	об/мин	10000	8500
Ток холостого хода	мА	550	300
Константа скорости	об/мин/В	417	354
Постоянный крутящий момент	мНм/А	22.86	26.89
Константа скорости/крутящего момента	об/мин/мНм	2.55	3.29
Ток срыва	мА	17419	96000
Пусковой момент	мНм	3918	2582
Макс. Эффективность	%	89	89
Индуктивность	мГн	0.075	0.075
Механическая постоянная времени	РС	2.39	3.09
Инерция ротора	гсм²	89.24	89.24
У Макса. Выход
Текущий	мА	7450	7150
Крутящий момент	мНм	170	192
Скорость	рмп	9565	7474
Выход	W	170	150

ИЗМЕРЕНИЕ

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

● Диапазон температур окружающей среды -40～+100℃.
● Максимальная температура обмотки 155 ℃.
● Количество пар полюсов 1
● Количество фаз 3
● Вес 600 г.
● Максимальная скорость 18000 об/мин.
● Конец игры <0,15.
● Диаметральный зазор ≤0,025.
● Определение лида:

Толсто-желтый Обмотка двигателя Pin1;

Толсто-зеленый Обмотка двигателя Pin2;

Толсто-синий Обмотка двигателя Pin3;

Красный +5 В Pin4;

Черный ЗЕМЛЯ Pin5;

Тонкий желтый датчик Холла Pin6;

Тонко-зеленый Датчик Холла Pin7;

Тонко-синий Датчик Холла Pin8.
